LED전광판 구성
주문형 실내 전광판(3Color)

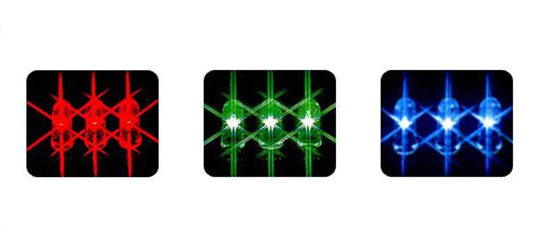

LED의 크기는 3, 5,8,10등이 있으나 주로 5가 주종을 이루고 있으며, 약50,000시간 이상의 반영구적인 수명과 전력소비가 적어 광고 산업에 크게 기여하고 있다. 각각의 LED Lamp(RED,GREEN,BLUE)는 가시각도가 60 / 30/ 90 / 450 / 110/ 55등이 있으며 설치장소, 용도에 따라 조건에 맞는 Lamp를 사용한다.
-
3컬러 전광판(3-COLOR)
RED,PURE-GREE LED : RED Lamp와 PureGreen Lamp, 2색의 LED Lamp를 사용하여 제어부의 종류에 따라 256컬러와 RED,GREEN,AMBER 색을 조합한 3컬러의 화면색상이 표출되며 주로 텍스트나 혹은 그래픽화면을 표출하는데 사용된다. RED. WHITE LED : RED, WHITE, LITE-PINK 색을 조합한 3컬러의 화면색상 표출 RED,BLUE LED : RED, BLUE, PINK색을 조합한 3컬러의 화면색상 표출
-
풀컬러 전광판(FULL-COLOR)
RED, GREEN, BLUE 3색의 LED Lamp,를 사용하여 최대 12bit(R4096XPG4096XB4096)기준으로 680억 이상의 칼라를 재현, 선명하고 아름다운 영상을 제공하는 전광판을 풀칼라 전광판이라고 한다.
모듈(MODULE) 및 드라이버

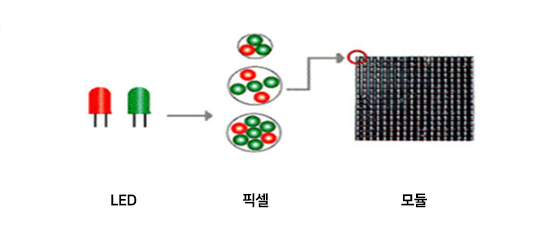

모듈 (MODULE)
모듈이라고 함은 픽셀을 가로 16개 * 세로 16개를 배열하여 부착한 Pixel Dot Matrix로 한글은 1자,
영문과 숫자는 2자씩 표출이 가능하며 픽셀의 크기에 따라 여러종류의 모듈로 구분된다.
※ PITCH : PIXEL과 PIXEL간의 간격으로 1개의 PIXEL의 중심(Center)으로 부터 인접한 PIXEL의 중심까지의 거리를 나타냄.
-

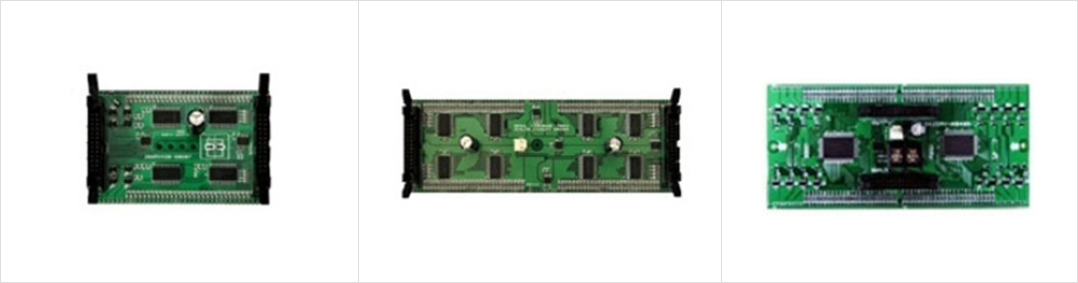

드라이버(DRIVER)
해당 모듈의 램프를 제어하는 장치로 모듈의 종류에 따라 다르다.
컨트롤러 (CONTROLLER)
컨트롤러는 사용자가 원하는 데이터를 입력하면 그 데이터를 저장 또는 변환하여 전광판에 전송 표출될 수 있도록 하는 전송장치이며 제어방식에 따라 크게 리모컨형과 PC형으로 나눌 수 있다.
-
01
리모컨형 컨트롤러
-
중소형 제품에 적합하며 휴대폰 입력방식과 비슷하여 고객이 쉽게 설치
-
02
PC형 컨트롤러
-
중대형 제품에 적합하며 고객이 원하는 그랙픽 화면 등을 직접 입력 표출할 수 있다.
파워 (POWER/SMPS)
A/C110-220V를 공급받아 직류(DC)로 전환하여 전광판 구성품인 모듈(드라이브), 컨트롤러에 DC 5V-12V를 공급하여 전광판을 운영하게 하는 장치이다. 모듈의 수량 및 모듈 종류에 따라 전력수요량을 계산하여 100W-1.5KW까지 다양하게 사용된다.
컬러별 전광판 종류
전광판 종류에는 설치장소, 크기, 설치방향 등의 설치여건 및 기능이나 운영 여건에 맞춰 적절한 픽셀(PIXEL) 과 모듈(MODULE)을 선택하고, 필요한 수량을 조합하여 다양한 시스템으로 구성할 수 있으며, LED에 따라 몇 종류로 구분된다.
3컬러 전광판(3-COLOR)
-
01
RED, PURE-GREEN LED
done RED LAMP와 PureGREEN Lamp, 2색의 LED Lamp를 사용하여 제어부의 종류에 따라 256컬러와 RED, GREEN, AMBER 색을 조합한 3컬러의 화면색상이 표출되며 주로 텍스트나 혹은 그래픽화면을 표출하는데 사용된다.
-
02
RED, WHITE LED
done RED, WHITE, LITE-PINK색을 조합한 3컬러의 화면 색상 표출
-
03
RED, BLUE LED
done RED, BLUE, PINK색을 조합한 3컬러의 화면색상 표출
-
풀컬러 전광판 (FULL-COLOR)
RED, GREEN, BLUE 3색의 LED Lamp를 사용하여 최대 12bit (R4096XPG4096XB4096)기준으로 680억의 이상의 칼라를 재현, 선명하고 아름다운 영상을 제고하는 전광판을 풀칼라 전광판이라고 한다.
